Smd Led Backlight

smd wassal backlight

Deskrizzjoni:

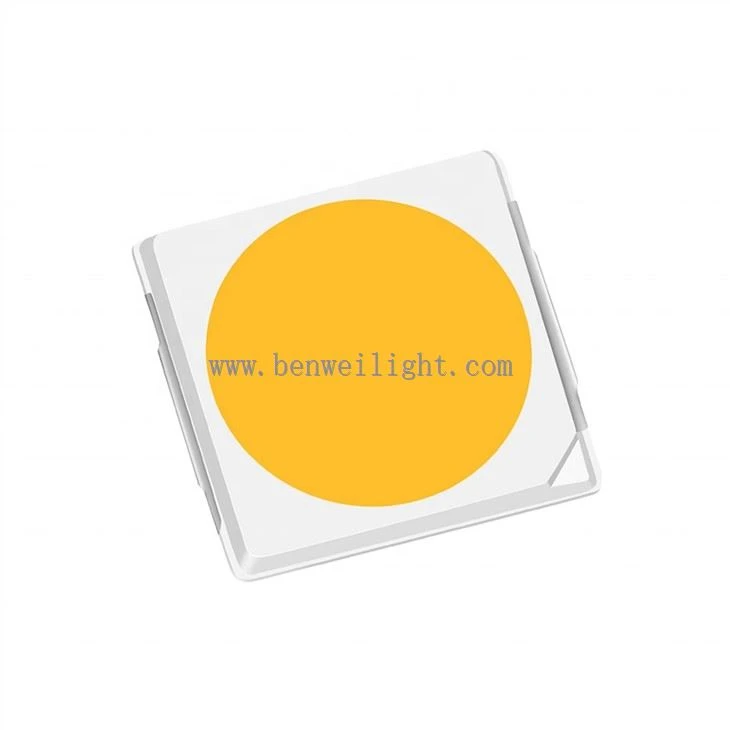

- 100pcs 3030 żibeġ tal-lampa LED LCD TV backlighting fanal żibeġ 3030 1W 3V 6V 9V abjad kiesaħ
- Kulur li joħroġ: abjad frisk.
- Vultaġġ: 3V 6V 9V
- Daqs żgħir: ċipep LED żgħar ta '3 mm x 3 mm.
- Kwantità: 100 biċċa (strixxa 1).

Speċifikazzjoni:

- Qawwa: 5 W.
- Indiċi tal-għoti tal-kulur: 90.
- Fluss luminuż: 1 (lm)
- Vultaġġ 'il quddiem: 3 (V)
- Vultaġġ b'lura: 3 (V)
- Vultaġġ breakthrough elettrostatiku (ESD): 3 (V)
- Kurrent nominali: 1 (A).
- Daqs taċ-ċippa: 3030.
- Angolu tar-raġġ: 6 (grad).
- Effiċjenza luminuża: 32 (lm/W)
- Tolleranza tal-kulur: 255 (SDCM)
- Reżistenza termali: 51 (grad /W).
- Temperatura massima tal-junction permessa: 5 (grad).
- Koeffiċjent tat-temperatura tal-vultaġġ: 1 (mV/grad)
- Firxa tat-temperatura tal-kulur: 5 (K).
- Jikkorrelata temperatura tal-kulur: 3 V, 6 V, 9 V (K).

Aktar stampi ta 'backlight smd led:

Jekk jogħġbok aqra n-noti li ġejjin qabel tuża l-prodott:

1. Prova ta 'kurrent żejjed

Il-klijent għandu japplika resistors għall-protezzjoni, inkella bidla żgħira fil-vultaġġ tikkawża bidla kbira fil-kurrent (Burn out jiġri).

2. Ħażna

2.1 Tiftaħx borża ta 'prova ta' umdità qabel ma l-prodotti jkunu lesti għall-użu.

2.2 Qabel ma jinfetaħ il-pakkett, l-LEDs għandhom jinżammu fi 30 grad jew inqas u 90 fil-mija RH jew inqas.

2.3 L-LEDs għandhom jintużaw fi żmien sena.

2.4 Wara li jinfetaħ il-pakkett, l-LEDs għandhom jinżammu fi 30 grad jew inqas u 70 fil-mija RH jew inqas.

2.5 L-LEDs għandhom jintużaw fi żmien 168 siegħa (7 ijiem) wara li jinfetaħ il-pakkett.

2.6 Jekk il-materjal assorbenti ta 'l-umdità (ġel tas-silika) ikun fabled bogħod jew l-LEDs qabżu l-ħin tal-ħażna, it-trattament tal-ħami għandu jitwettaq bl-użu tal-kundizzjonijiet li ġejjin. Trattament tal-ħami: 60±5 grad għal 24 siegħa.

3. Kundizzjoni tal-issaldjar

3.1 Profil tat-temperatura tal-istann mingħajr Pb.

3.2 L-issaldjar mill-ġdid m'għandux isir aktar minn darbtejn.

3.3 Waqt l-issaldjar, tpoġġix stress fuq l-LEDs waqt it-tisħin.

3.4 Wara l-issaldjar, ma warp il-bord taċ-ċirkwit.

4. Ħadid tal-issaldjar

Kull terminal huwa li jmorru għall-ponta tat-temperatura tal-ħadid issaldjar inqas minn 260 grad għal 5 sekondi fi żmien darba f'inqas mill-kapaċità tal-ħadid issaldjar 25W. Ħalli żewġ sekondi u aktar intervalli, u agħmel issaldjar ta 'kull terminal. Oqgħod attent għaliex il-ħsara tal-prodott spiss tinbeda fil-ħin tal-istann bl-idejn.

5. Tiswija

Tiswija m'għandhiex issir wara li l-LEDs ikunu ġew issaldjati. Meta t-tiswija tkun inevitabbli, għandu jintuża ħadid għall-issaldjar b'ras doppja (kif hawn taħt il-figura). Għandu jiġi kkonfermat minn qabel jekk il-karatteristiċi tal-LEDs humiex se jiġu mħassra jew le bit-tiswija.
