Liema Vantaġġi Ewlenin Jagħmlu Enerġija ŻgħiraDownlights LEDSpikka? Sewwieq Ibbażat fuq MT7930, Dissipazzjoni tas-Sħana u Ottimizzazzjoni tal-Prestazzjoni!

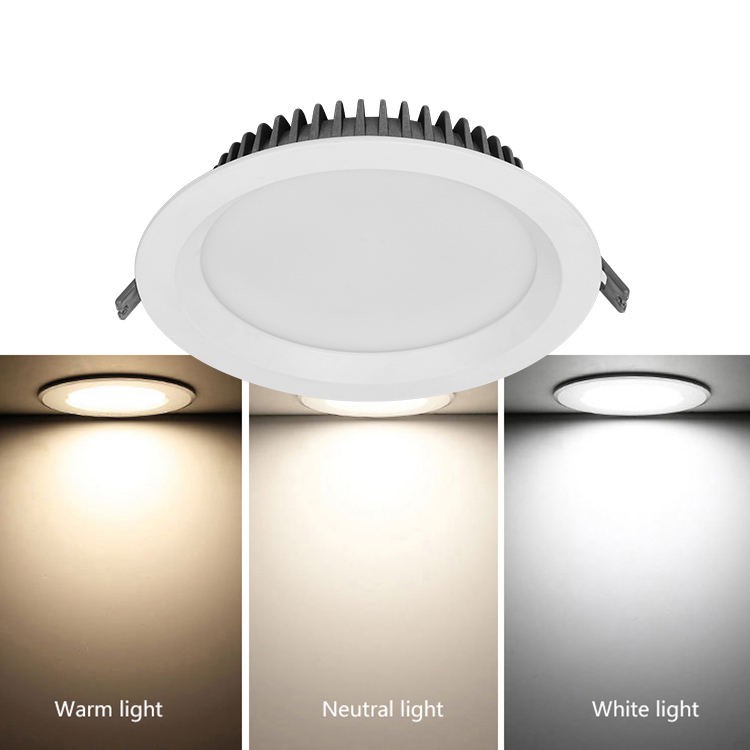

Il-downlight LED ta 'qawwa żgħira sar staple fid-dawl residenzjali, tal-uffiċċju u kummerċjali minħabba l-effiċjenza tal-enerġija, id-daqs kompatt u l-ħajja twila tiegħu. Bit-tneħħija gradwali-tal-lampi inkandexxenti globalment, id-domanda għal enerġija żgħira affidabbliLED downlightsoluzzjonijiet (bħal downlights LED ta 'qawwa żgħira li jistgħu jitbaxxew u downlights LED ta' qawwa żgħira-PF għolja) qed ikomplu jiżdiedu. Dan l-artikolu jiffoka fuq disinn ta 'downlight LED ta' qawwa żgħira ta '12W li juża ċ-ċippa tas-sewwieq MT7930, li jaderixxi mal-prinċipju EEAT billi jintegra data tat-test awtorevoli, speċifikazzjonijiet tekniċi, u l-aħjar prattiki tal-industrija. Jesplora l-elementi ewlenin tad-disinn, inklużi l-konfigurazzjoni taċ-ċirkwit tas-sewwieq, is-soluzzjonijiet tad-dissipazzjoni tas-sħana, u l-konformità tal-kompatibilità elettromanjetika (EMC), u joffri pariri prattiċi lill-inġiniera tad-dawl, manifatturi u professjonisti tal-akkwist.

X'inhu d-Disinn taċ-Ċirkwit tas-Sewwieq Ewlieni ta' -Qawwa ŻgħiraLED Downlights?

Iċ-ċirkwit tas-sewwieq huwa l-parti ewlenija tad-downlight LED ta 'qawwa żgħira, u ċ-ċippa integrata MT7930 AC-DC hija notevoli li hija sempliċi biex tużaha, ittejjeb l-effiċjenza tal-enerġija, u li mibnija-f'karatteristiċi ta' sikurezza li huma essenzjali għal prestazzjoni u affidabilità aħjar.

MT7930 Ċippa Ħarsa Ġenerali u Prinċipju ta 'Ħidma

L-MT7930 hija ċippa tas-sewwieq PFC LED ta'-stadju wieħed li tinkludi-MOSFET mibni u diversi ċirkwiti ta' protezzjoni, magħmula speċjalment għal użi ta' enerġija żgħar (sa 50 W). Vantaġġi ewlenin jinkludu

Ċirkwiti Simplifikati: Komponenti esterni minimi jnaqqsu d-daqs tal-PCB u l-ispejjeż tal-manifattura, ideali għal kompartimenti kompatti, żgħar ta' -qawwa LED downlight.

Prestazzjoni PFC Għolja: Iċ-ċirkwiti PFC mibni-jaħdem b'tali mod li l-kurrent isegwi l-vultaġġ, u jikseb fattur ta' qawwa (PF) ta' 0.9 jew ogħla.

Kontroll Preċiż tal-Kurrent Kostanti: Jippermetti regolazzjoni preċiża tal-kurrent tal-ħruġ, kritika għal luminożità u ħajja konsistenti tal-LED.

Protezzjoni Komprensiva: Tintegra l-protezzjoni ta' vultaġġ żejjed, kurrent żejjed, short-circuit, u undervoltage lockout (UVLO), u ttejjeb l-affidabbiltà tas-sistema.

Il-pakkett ta’ 8 pins taċ-ċippa jinkludi pinnijiet funzjonali għal gate drive (DRV), sensing tal-kurrent (CS), feedback (DSEN), u soft start (STP), kif iddettaljat fit-Tabella 1:

Tabella 1: Konfigurazzjoni u Funzjonijiet tal-Pin MT7930

Implimentazzjoni taċ-ċirkwit u Parametri Ewlenin

L-ispeċifikazzjonijiet elettriċi tal-downlight LED ta 'qawwa żgħira huma

Vultaġġ tad-dħul: 100V-240V AC (kompatibilità globali)

Qawwa tal-ħruġ: 12W (12×1W LEDs f'serje)

Kurrent tal-ħruġ: mA (kostanti)

Kontroll tal-Kurrent Kostanti

Il-kurrent tal-ħruġ (ILED​) huwa kkontrollat ​​b'mod preċiż permezz tal-brilli CS (pin 8) u DSEN (pin 6), ikkalkulati bl-użu tal-formula ILED=21×NSNP×R4VFB, fejn

NP​=Dawriet tal-istralċ primarju tat-transformer

NS​=Dawriet tal-istralċ sekondarji

VFB​=Vultaġġ ta' referenza intern (400 mV)

R4​=Resistor tas-sensing tal-kurrent (konness mal-pin 8)

Din il-formula tiżgura li l-downlight LED ta 'qawwa żgħira jżomm output kurrenti stabbli (± 3% tolleranza) matul il-varjazzjonijiet tal-vultaġġ tad-dħul, u jipprevjeni t-teptip tal-LED u t-tħassir ħafif.

Mekkaniżmi ta' Protezzjoni

Protezzjoni minn Vultaġġ Eċċessiv (OVP): Triggered jekk il-vultaġġ tal-pin DSEN jaqbeż 3.2V (3 ċikli konsekuttivi) jew il-pin VDD jaqbeż 19.2V. Il-limitu OVP huwa kkalkulat bħala VO−OV=3.2×(1+R6R5). ×NA​NS​​−VD8​ (NA=Dawriet tal-istralċ awżiljari; VD8​=Vultaġġ 'il quddiem tad-dijodu tar-rettifikatur tal-ħruġ)

Protezzjoni ta' Kurrent Żejjed (OCP): Shuts down the gate drive if the CS pin voltage is >2.2V, jipprevjeni ħsara lill-komponent minn kurrent eċċessiv.

-Protezzjoni ta' Ċirkwit Qasir (SCP): Jattiva jekk il-vultaġġ tal-pin DSEN huwa<200 mV for 640 μs, restarting automatically once the fault is resolved.

Ċirkwit tal-Filtru EMC

L-interferenza elettromanjetika (EMI) hija mrażżna permezz ta’ netwerk ta’ filtru ta’ input (Figura 3 fid-dokument oriġinali), li jikkonsisti minn:

X-capacitor (CX1, 0.1 μF/275 volt): Inaqqas l-interferenza tal-modalità differenzjali-.

Inductor tal-mod-Komun (L1​, 2 mH): Jimblokka l-interferenza tal-mod-komun b'impedenza għolja.

Reżistur tal-bleeder (Re​, 1KΩ): Jneħħi l-vultaġġ tal-kapaċitatur meta l-enerġija tkun mitfija, u tiżgura s-sigurtà.

Dan id-disinn jiżgura li l-downlight LED ta 'qawwa żgħira jikkonforma mal-istandards GB17743 u CISPR 22, b'interferenza kondotta Inqas minn jew ugwali għal 40 dBμV.

Kif Tottimizza d-Dissipazzjoni tas-Sħana għal Enerġija ŻgħiraDownlights LED?

Id-dissipazzjoni tas-sħana taffettwa direttament il-ħajja u l-prestazzjoni ta 'downlights LED ta' enerġija żgħira-anke LEDs ta 'qawwa-baxxa jiġġeneraw sħana li tista' tgħolli t-temperatura tal-junction (Tj​), taċċellera t-tħassir tad-dawl u l-falliment taċ-ċippa.

Mekkaniżmu tal-Ġenerazzjoni tas-Sħana

L-LEDs jikkonvertu biss ~ 20% tal-enerġija elettrika f'dawl; it-80% li jifdal jiġi rilaxxat bħala sħana. Għal qawwa żgħira ta '12WLED downlight, ~9.6W ta 'sħana hija ġġenerata fil-junction PN. Tj Eċċessiv (Akbar minn jew ugwali għal 120 grad) inaqqas il-fluss luminuż bi 30% u t-tul tal-ħajja b'50%, kif muri fil-Figura 4 (dokument oriġinali).

Soluzzjoni ta' Dissipazzjoni tas-Sħana

Id-disinn jadotta sistema ta' dissipazzjoni tas-sħana bi tliet-stadji mfassla għal downlights LED ta' qawwa żgħira:

Sottostrat LED: Bażi tal-aluminju ħoxna li tmexxi s-sħana sew (konduttività termali Akbar minn jew ugwali għal 2.0 W/(m·K)) b'fojl oħxon tar-ram (Akbar minn jew ugwali għal 35 μm

Materjal tal-Interface Termali (TIM): Reżina epossidika drogata b'mili taċ-ċeramika (konduttività termali akbar minn jew ugwali għal 1.5 W/(m·K)) torbot is-sottostrat tal-aluminju mas-sink tas-sħana, u tnaqqas ir-reżistenza termali.

Heat Sink: Ilsink tas-sħana bil-pinen tal-liga tal-aluminju (piż Inqas minn jew ugwali għal 100 g) iżid iż-żona tal-konvezzjoni bi 3 × meta mqabbel ma 'uċuħ ċatti. Ix-xewk huma spazjati 5 mm 'il bogħod minn xulxin biex jiffaċilitaw il-fluss tal-arja, li jsaħħaħ il-konvezzjoni naturali.

Disinn tad-Djar għad-Dissipazzjoni tas-Sħana

Il-housing tad-dawl downlight LED ta 'qawwa żgħira juża materjal tal-PC (polikarbonat) għall-għata ta' trasmissjoni tad-dawl-(trażmissjoni Akbar minn jew ugwali għal 85%) u liga tal-aluminju għall-korp prinċipali:

Qoxra tal-PC: Txerred id-dawl biex tnaqqas id-dija, b'reżistenza għas-sħana sa 135 grad.

Korp tal-liga tal-aluminju: Jaġixxi bħala sink tas-sħana sekondarju, li jittrasferixxi s-sħana mis-sink tas-sħana bil-pinen għall-ambjent estern.

L-ittestjar jikkonferma li wara 4 sigħat ta 'tħaddim kontinwu (temperatura ambjentali ta' 25 grad), it-temperatura tal-junction tal-downlight LED ta 'qawwa żgħira hija Inqas minn jew ugwali għal 85 grad, ferm taħt il-limitu kritiku ta' 120 grad.

X'inhuma l-Metriċi tal-Prestazzjoni tal-Enerġija Żgħira ta '12WLED Downlight?

Ittestjar komprensiv bl-użu ta 'tagħmir professjonali (tester intelliġenti tal-parametri elettriċi, tester EMC) jivvalida l-prestazzjoni tal-downlight LED ta' qawwa żgħira, bir-riżultati li jilħqu jew jaqbżu l-istandards tal-industrija.

Prestazzjoni Elettrika

It-Tabella 2 tiġbor fil-qosor ir-riżultati ewlenin tat-test elettriku:

Tabella 2: Riżultati tat-Test tal-Prestazzjoni Elettrika

Prestazzjoni Ottika u Affidabilità

Effikaċja Luminuża: 115 lm/W (12W input, 1380 lm output), 30% ogħla minn downlights tradizzjonali 12W CFL (88 lm/W).

Indiċi tar-Rendiment tal-Kulur (Ra): Akbar minn jew ugwali għal 85, li tiżgura riproduzzjoni tal-kulur vera-għal-ħajja.

It-tul tal-ħajja (L70B50): 50,000 siegħa, 5 × itwal minn downlights CFL (10,000 siegħa).

Konformità EMC: Interferenza mwettqa Inqas minn jew ugwali għal 38dBμV (30MHz-1GHz), li tissodisfa CISPR 22 Klassi B.

Vantaġġ Komparattiv

Tabella 3 tqabbel il-qawwa żgħira ta '12WLED downlightb'downlight tradizzjonali ta' 12W CFL:

Tabella 3 tippreżenta paragun tal-prestazzjoni bejn id-downlight LED u l-downlight CFL.

Kwistjonijiet Industrijali Komuni u Soluzzjonijiet għall-Enerġija ŻgħarLED Downlight

Kwistjonijiet Komuni

L-output tal-kurrent instabbli jew id-disinn ħażin tas-sewwieq jista 'jikkawża teptip.

Dissipazzjoni inadegwata tas-sħana twassal għal sħana żejda u ħajja mqassra.

Fattur ta 'enerġija baxxa u THD għoli qed jikkawżaw interferenza fil-grilja.

In-nuqqas ta'-konformità tal-EMC li jwassal għal nuqqas ta' ċertifikazzjoni.

Soluzzjonijiet (200 kelma)

Biex issolvi t-teptip, uża sewwieqa bbażati fuq MT7930-b'kontroll preċiż tal-kurrent kostanti (± 2% tolleranza) u tiżgura l-istabbiltà tal-kurrent tal-ħruġ. Għas-sħana żejda, adotta sottostrati tal-aluminju (konduttività termali akbar minn jew ugwali għal 2.0 W/(m·K)) u sinkijiet tas-sħana bil-pinen, tevita disinji tad-djar magħluqa. Biex ittejjeb il-fattur ta' enerġija u tnaqqas it-THD, agħżel sewwieqa b'-PFC mibni (PF akbar minn jew ugwali għal 0.9) bħall-MT7930, filwaqt li tevita sewwieqa ta'-prezz baxx mhux-PFC. Għall-konformità tal-EMC, integra X-capacitors, indutturi tal-mod-komuni, u bleeder resistors fiċ-ċirkwit tal-input, u żgura spazjar tat-traċċa tal-PCB Akbar minn jew ugwali għal 2mm għal mogħdijiet ta' vultaġġ għoli-. Jekk il-downlight LED ta 'qawwa żgħira jonqos milli jibda, iċċekkja l-vultaġġ VDD (12V-16V) u ċ-ċirkwit tal-bidu artab; ibdel is-sewwieq jekk il-mekkaniżmi ta' protezzjoni jiġu attivati ​​ripetutament. Manutenzjoni regolari, bħat-tindif tat-trab minn sinkijiet tas-sħana (li tnaqqas l-effiċjenza tad-dissipazzjoni tas-sħana bi 15%), tippreserva wkoll il-prestazzjoni. Dejjem uża komponenti ċċertifikati (eż., capacitors elenkati UL, LEDs konformi mar-RoHS) biex tiżgura l-affidabbiltà.

Referenzi Awtorattivi

Teknoloġija MeiXinSheng. (2023).MT7930 Datasheet: -Stadju Uniku PFC LED Driver Chip. https://www.maxictech.com/product/mt7930

Kummissjoni Elettroteknika Internazzjonali (IEC). (2021).IEC 61347-2-13: Rekwiżiti Partikolari għal Ballasts għal Moduli LED. https://webstore.iec.ch/publication/25959

Standard Nazzjonali taċ-Ċina. (2013).GB 17743-2017: Limiti u Metodi ta' Kejl ta' Karatteristiċi ta' Disturb tar-Radju ta' Dawl Elettriku u Tagħmir Simili. https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=057C5666466B45F9E27644656E656E496E666F

Zhang, D., Luo, Y., & Qin, H. (2013). Disinn ta 'Downlight LED ta' Qawwa Żgħira.Ġurnal Ċiniż ta 'Apparat Elettron, 36(2), 173-176.

Liao, H., Yu, Y., & Liu, X. (2009). Ir-Riċerka tad-Disinn Umanizzat tal-Lampa tad-Dawl tal-Pajsaġġ LED.L-10 Konferenza Internazzjonali tal-IEEE dwar -Disinn Industrijali Megħjun u Disinn Kunċettwali, 499-502.

Cha, S., Park, D., & Lee, Y. (2012). Driver LED Ħieles tal-Konvertitur AC/DC għal Lightings.Konferenza Internazzjonali tal-IEEE tal-2012 dwar l-Electronics tal-Konsumatur, 706-708.

Noti

Qawwa ŻgħiraLED Downlight: Downlight LED b'qawwa tal-ħruġ Inqas minn jew ugwali għal 20W, iddisinjat għal dawl residenzjali, uffiċċju u kummerċjali.

PFC (Korezzjoni tal-Fattur tal-Enerġija): Teknoloġija li ttejjeb il-proporzjon tal-qawwa attiva għall-qawwa apparenti, tnaqqas il-ħela tal-enerġija u l-interferenza tal-grilja.

EMC (Kompatibbiltà Elettromanjetika) tirreferi għall-kapaċità tat-tagħmir elettroniku li jiffunzjona mingħajr ma jfixkel apparati oħra jew li jċedi għal interferenza esterna.

Temperatura tal-junction (Tj​): Dan jirreferi għat-temperatura tal-junction PN taċ-ċippa LED, li tinfluwenza b'mod sinifikanti l-ħajja u l-prestazzjoni luminuża tagħha.

L70B50 Lifespan: Iż-żmien li warajh 50% taDownlights LEDiżommu 70% tal-fluss luminuż inizjali tagħhom.

THD (Distorsjoni Armonika Totali): Miżura tad-distorsjoni tal-forma tal-mewġ tal-kurrent, b'valuri aktar baxxi li jindikaw kompatibilità aħjar tal-grilja.

DCM (Discontinuous Conduction Mode): Mod ta 'tħaddim fejn il-kurrent ta' l-inductor jinżel għal żero matul kull ċiklu ta 'swiċċjar, li jissimplifika d-disinn PFC.
