Gwida għall-Installazzjoni: PX24500 RGB LED Tape b'Kontrollur tal-Ħajt
Għodod u Materjali Ikollok Bżonn:
Kontrollur RGB PX24500
Kontrollur tal-Ħajt
Kejbils CAT5/Netwerk
Kejbil tal-Enerġija 2-Core
-Scredriver ras ċatt
Qtugħ tal-Wajer
Istruzzjonijiet pass-pass-:
Qabbad it-tejp RGB:
Ħoll it-terminals fuq il-kontrollur PX24500.
Daħħal il-wajers mit-tejp LED RGB tiegħek fil-portijiet korretti:
IswedbiexV+
AħmarbiexR
AħdarbiexG
BlubiexB
Issikka t-terminals biex tassigura l-wajers.
Qabbad il-Kejbils tal-Enerġija:
Sib it-terminals tad-dħul tal-enerġija fuq il-PX24500.
Daħħal il-kejbil ta 'l-enerġija b'2 qalba tiegħek fil-+ (Pożittiv)u– (Negattiv)terminali u issikkahom.
Għal Kontrolluri Multipli:Daisy-katina l-kejbils tad-dawl minn unità għall-oħra. Kun żgur li fadal kejbil wieħed ħieles biex jgħaqqad mal-provvista tal-enerġija prinċipali aktar tard.
Ipprepara l-Cable CAT5:
Ħu kejbil CAT5 wieħed u strixxa l-konnettur tal-plastik minn tarf wieħed biex tesponi l-wajers individwali.
Qabbad il-Kontrollur tal-Ħajt:
Daħħal it-tarf ippreparat tal-kejbil CAT5 fl-islott magħżul fuq wara tal-Kontrollur tal-Ħajt.

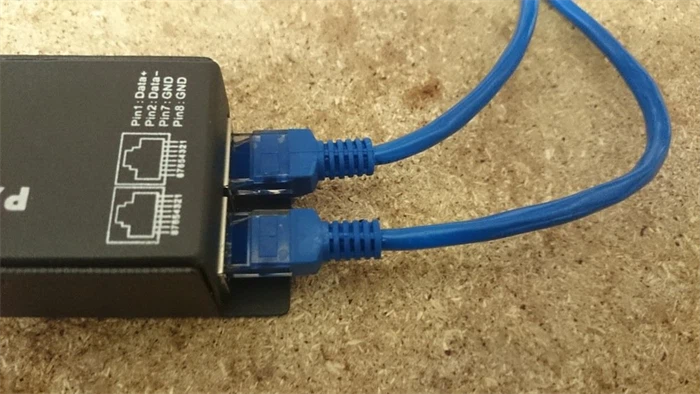

Link il-Kontrollur mal-Power Pack:

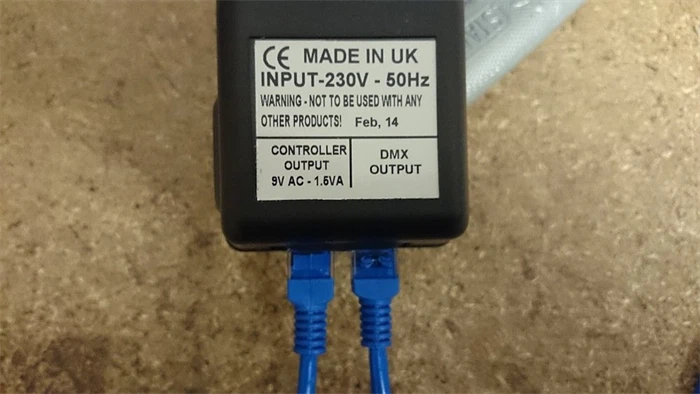

Ipplaggja t-tarf l-ieħor tal-kejbil CAT5 (mill-Kontrollur tal-Ħajt) fil-"Kontrollur"port fuq il-PX24500.
Imbagħad, ħu t-tieni kejbil CAT5 u plaggha fil-"Ħruġ DMX"port fuq il-PX24500.
Daisy-Katina ta' Unitajiet Multipli (Jekk Applikabbli):
Biex tgħaqqad unitajiet PX24500 addizzjonali, mexxi l-kejbil CAT5 mill-ewwel unità"Ħruġ DMX"lill-qiegħ "DMX IN"port fuq l-unità li jmiss.
Kompli din il-katina, bl-unità finali fil-katina jkollha quċċata vojta"DMX OUT"port.
Ixgħel is-Sistema:
Ipplaggja l-pakkett tal-enerġija PX24500 f'socket tal-mejn.
Fl-aħħarnett, qabbad it-tarf ħieles tal-kejbil tal-enerġija b'2-core tiegħek mal-provvista tal-enerġija LED tiegħek.
Tlestija:
It-tejp LED RGB tiegħek issa għandu jixgħel. Uża l-Kontrollur tal-Ħajt biex tagħżel kuluri, tibdel il-modi, u aġġusta d-dawl skont il-preferenza tiegħek.
